华创云A Watch无线充设备端5W真快充方案，该方案可为苹果手表达到5W真快充。

主要功能配置：

PCB小板上焊接包含无线充电主控芯片、MOS管驱动器、滤波电容、升压电感等元器件

无线充电线圈模块主要由利兹线绕制，中间设有磁铁吸附手表。无线充电线圈模块背面粘有双面胶。

充电全程测试

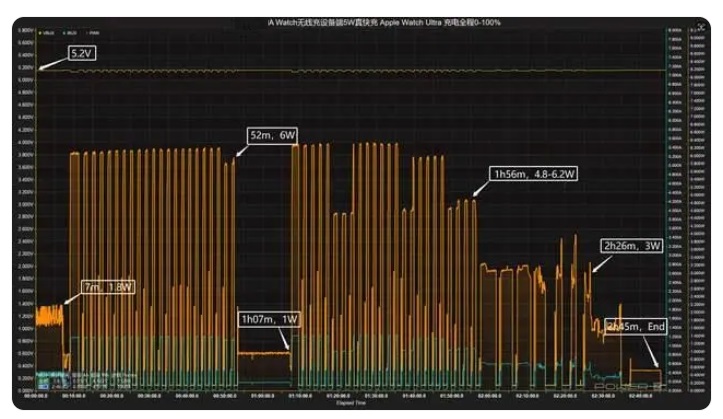

A Watch无线充设备端5W真快充与Apple Watch Ultra放置于25℃恒温箱中，接通电源，并使用 POWER-Z KM003C 记录数据，测试数据如下。

接通电源后握手5.2V电压，前7分钟功率稳定在1.8W；随后功率上升至6W并持续波动至52分钟；随后功率下降至1W并持续充电至1小时07分钟，随后功率回升至4.8-6.2W波动；随后功率下降至3W并持续充电至2小时26分钟，末段开始进入涓流充电，充电全程耗时2小时45分钟。

绘制折线图，可以看出使用地芯引力A Watch无线充设备端5W真快充为Apple Watch Ultra 1小时16分钟充至50%，2小时02分钟充至80%，2小时45分钟充至100%。

温度测试

为Apple Watch Ultra充电1小时后，使用测温枪拍摄地芯引力A Watch无线充设备端5W真快充与手表接触面最高温度约为34.1℃，用手触摸实际为温热，这个温度表现不错。
